模型 | 電壓 | 扭力 | 力量 | 時間 | 接線 | 回饋 | 故障訊號 | 實體照片 |
TCR-01T | 直流12伏 | 10牛頓米 | 12瓦 | 5秒 | 4-20mA | 4-20mA | A 型 |  |
交流/直流24伏 | ||||||||
交流/直流 95-265V | ||||||||
TCR/TCN-02T | 直流12伏 | 15牛頓米 | 15瓦 | 15秒 | 4-20mA | 4-20mA | A 型 |  |
交流/直流24伏 | 20牛頓米 | 10秒 | ||||||
交流/直流 95-265V | ||||||||
TCR/TCN-05T | 直流12伏 | 50牛頓米 | 25瓦 | 12秒 | 4-20mA | 4-20mA | A 型 |  |
交流/直流24伏 | ||||||||
交流/直流 95-265V | ||||||||
TCR/TCN-08T | 直流12伏 | 80牛頓米 | 60瓦 | 10秒 | 4-20mA | 4-20mA | A 型 |  |
交流/直流24伏 | ||||||||
交流/直流 95-265V | ||||||||
TCR/TCN-11T | 直流12伏 | 110牛頓米 | 100瓦 | 10秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流24伏 | ||||||||
交流/直流 95-265V | ||||||||
TCR-20T | 交流/直流24伏 | 200牛頓米 | 50瓦 | 25秒 | 4-20mA | 4-20mA | A 型 |  |
交流/直流 95-265V | ||||||||
TCR-40T | 交流/直流24伏 | 400牛頓米 | 80瓦 | 25秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V | ||||||||
TCN-100T | 交流/直流24伏 | 1000牛頓米 | 200瓦 | 25秒 | 4-20mA | 4-20mA | A 型 |  |
交流/直流 95-265V | ||||||||
TCN-200T | 交流/直流24伏 | 2000牛頓米 | 300瓦 | 25秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V |
模型 | 電壓 | 扭力 | 力量 | 時間 | 接線 | 回饋 | 故障訊號 | 實體照片 |
TCR-01TH | 交流/直流24伏 | 6牛頓米 | 24瓦 | 2秒 | 4-20mA | 4-20mA | A 型 | |
TCR/TCN-02TH | 交流/直流24伏 | 20牛頓米 | 85瓦 | 1秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流24伏 | 15牛頓米 | 25瓦 | 6秒 | |||||
交流/直流 95-265V | ||||||||
TCR/TCN-05TH | 交流/直流24伏 | 50牛頓米 | 100瓦 | 1秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流24伏 | 40瓦 | 5秒 | ||||||
交流/直流 95-265V | ||||||||
TCR/TCN-08TH | 交流/直流24伏 | 80牛頓米 | 60瓦 | 5秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V | ||||||||
TCR/TCN-11TH | 交流/直流24伏 | 110牛頓米 | 100瓦 | 5秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V | ||||||||
TCR-20T | 交流/直流24伏 | 200牛頓米 | 100瓦 | 15秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V | ||||||||
TCR-40T | 交流/直流24伏 | 400牛頓米 | 120瓦 | 15秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V |
模型 | 電壓 | 扭力 | 力量 | 時間 | 接線 | 回饋 | 故障訊號 | 實體照片 |
TCR-01T-KT | 直流12伏 | 6牛頓米 | 18瓦 | 5秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流24伏 | ||||||||
交流/直流 95-265V | ||||||||
TCR/TCN-02T-KT | 交流/直流24伏 | 20牛頓米 | 36瓦 | 10秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V | ||||||||
TCR/TCN-05T-KT | 交流/直流24伏 | 50牛頓米 | 40瓦 | 12秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V | ||||||||
TCR/TCN-08T-KT | 交流/直流24伏 | 80牛頓米 | 60瓦 | 10秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V | ||||||||
TCR/TCN-11T-KT | 交流/直流24伏 | 110牛頓米 | 100瓦 | 10秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V | ||||||||
TCR-20T-KT | 交流/直流24伏 | 200牛頓米 | 50瓦 | 25秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V | ||||||||
TCR-40T-KT | 交流/直流24伏 | 400牛頓米 | 80瓦 | 25秒 | 4-20mA | 4-20mA | A 型 | |
交流/直流 95-265V |

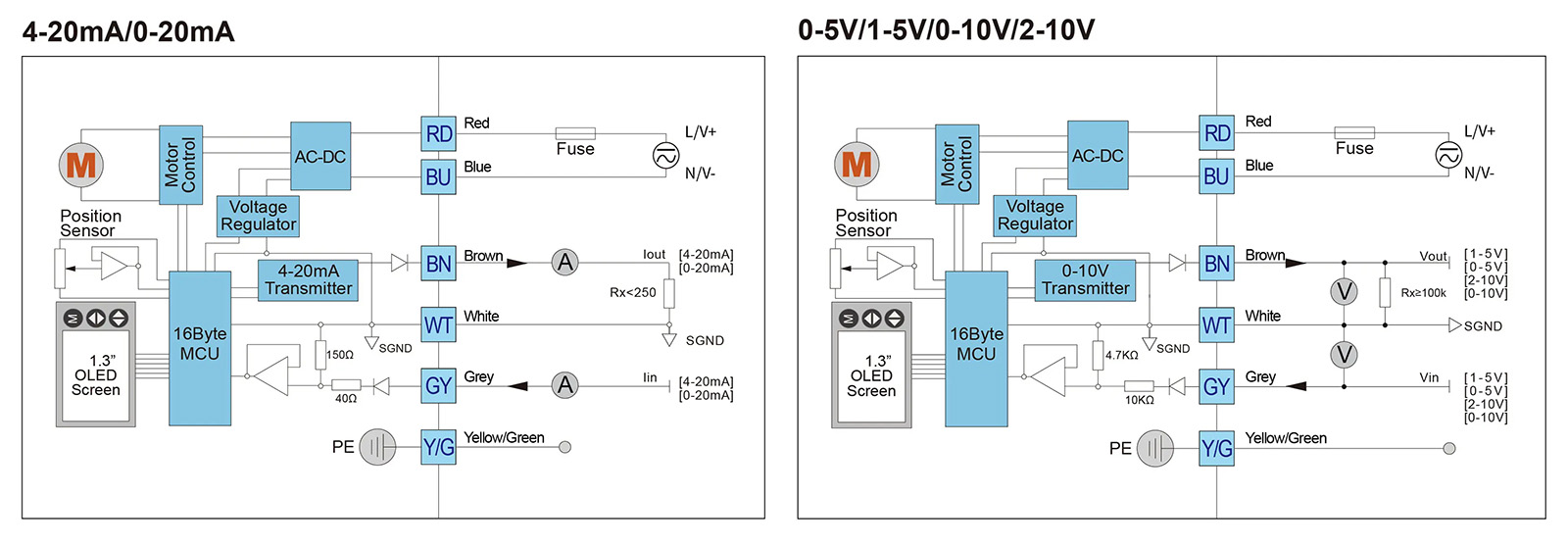

控制說明【無警報/7核】
1.RD 這 用於連接電源。請在使用前確認工作電壓。 ※否則，錯誤的電壓會損壞控制模組。
2.黃/G 用於連接PE（保護電氣元件）。請確保執行器已可靠接地。
3.吉 BN WT 這三根線是控制和回授端子。嚴禁將電源連接到這三條線上。 ※否則會損壞控制模組。
吉 支援 0-20mA、4-20mA、0-5V、0-10V、2-10V，訊號輸入阻抗由對應的接線圖決定。
BN 支援 0-20mA、4-20mA、0-5V、0-10V、2-10V，反饋輸出訊號範圍（電流或電壓）可透過選單設定。
4.當前輸出負載RX：
△VOUT=IOUT · Rx
建議使用低 TCR 的電阻器 △Rx。
△ VOUT≤8V，所以 Rx≤400Ω（建議 VOUT=5V，Rx=250Ω/0.25W）
5.※用戶可以透過選單中的「控制模式」參數設定控制模式（0-20mA/4-20mA/0-10V/2-10V）。
6. 對於具有故障保護功能的執行器，使用者可以透過使用者選單設定斷電時執行器的動作。可用選項包括：開啟、關閉、保持、B33。預設選項為關閉。
7. 輸出訊號0-10V/2-10V/0-5V/1-5V的負載能力≥100KΩ。建議使用內阻較低的導線，因為導線長度和電阻都會影響精度。

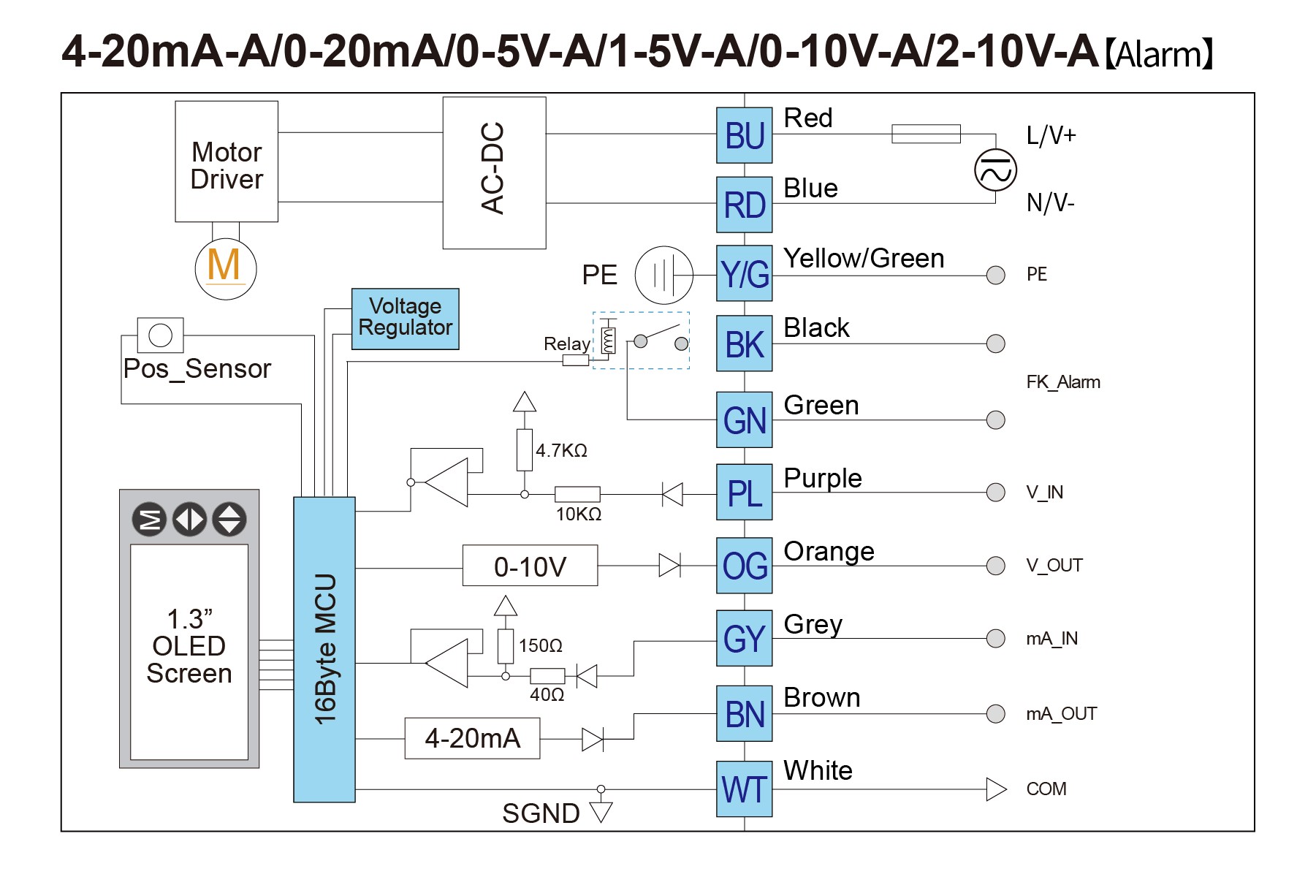

警報輸出接線說明
1.RD 這 用於連接電源。請在使用前確認工作電壓。
※否則，錯誤的電壓會損壞控制模組。
2.黃/G 用於連接PE（保護電氣元件）。請確保執行器可靠接地。
3.BK GN 將輸出警報訊號。
4.PL 和 吉 BN WT 這些是控制和反饋端子。這5根線嚴禁短路連接電源。 ※否則會損壞控制模組。
PL 支援 1-5V、2-10V、0-5V、0-10V，訊號輸入阻抗由對應的接線圖決定。
和 支援 1-5V、2-10V、0-5V、0-10V，電壓回饋輸出訊號範圍可透過選單設定。
吉 支援 0-20mA、4-20mA，訊號輸入阻抗由對應的接線圖決定。
BN 支援 0-20mA、4-20mA，電流回饋輸出訊號範圍可透過選單設定。
5.當前輸出負載RX：
△VOUT=IOUT · Rx
建議使用低 TCR 電阻的 △ Rx。
△ VOUT≤8V，所以 Rx≤400Ω（建議 VOUT=5V，Rx=250Ω/0.25W）
6.※用戶可以透過選單中的「控制模式」參數設定控制模式（0-20mA/4-20mA/0-10V/2-10V）。
7. 當執行器卡住或其他工作故障並輸出故障警報訊號時，螢幕將顯示故障警報訊息。請注意，接觸器的負載能力為：0.1A/DC24V，50mA/230V。
8. 輸出訊號0-10V/2-10V/0-5V/1-5V的負載能力≥100KΩ。建議使用內阻較低的導線，因為導線長度和電阻都會影響精度。
電纜末端接線說明的測試端子
1. 保險絲：請參閱相應的詳細說明。
2. 部分產品配有飛線，用戶可依線纜顏色進行接線。
（使用者可以剪掉電纜接頭，因為它僅用於工廠測試。）

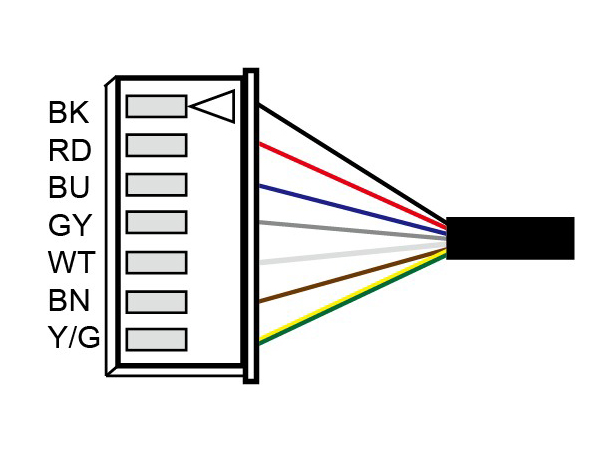

測試用電纜端子（7針）
電纜末端接線說明的測試端子
1. 保險絲：請參閱相應的詳細說明。
2. 部分產品配有飛線，用戶可依線纜顏色進行接線。
（使用者可以剪掉電纜接頭，因為它僅用於工廠測試。）

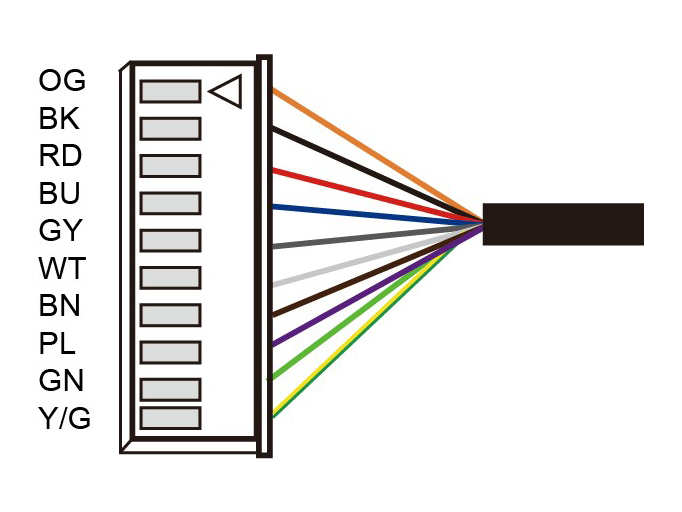

測試用電纜端子（10針）

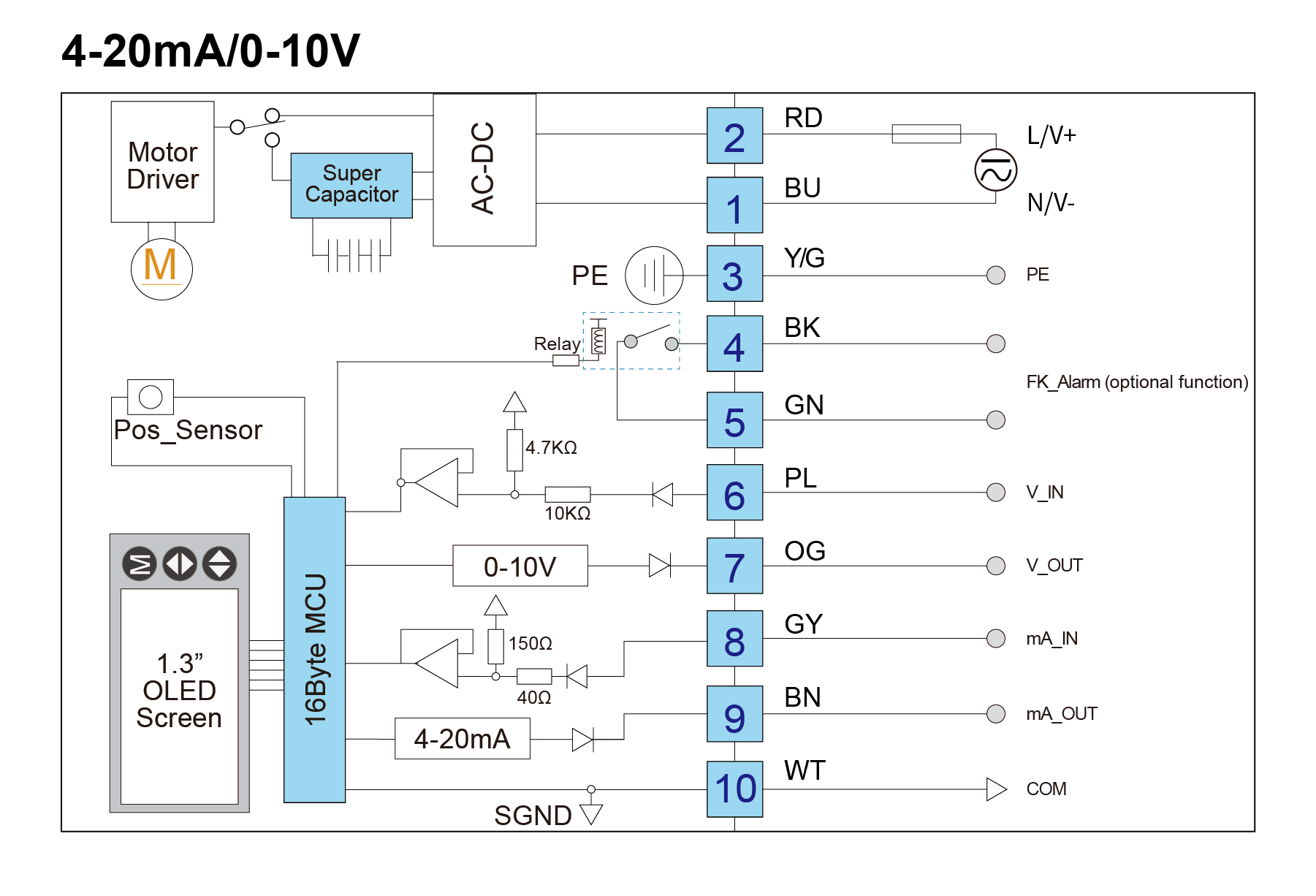

控制說明：
1.1 2 用於連接電源。橙色端子適用於 95-265V（含 220V）電壓的產品。黑色端子適用於 DC12V/DC24V 電壓的產品。請在使用前確認工作電壓。 ※否則，錯誤的電壓會損壞控制模組。
2.3 用於連接PE（保護電氣元件）。請確保執行器可靠接地。
3.4 5 用於輸出警報訊號。此功能為選購功能。如有需要，客戶應在採購訂單中註明此功能。
4.6 7 8 9 10 這些是控制和反饋端子。這5根線嚴禁短路連接電源。
6 支援 1-5V、2-10V、0-5V、0-10V，訊號輸入阻抗由對應的接線圖決定。
7 支援 1-5V、2-10V、0-5V、0-10V，電壓回饋輸出訊號範圍可透過選單設定。
8 支援 0-20mA 4-20mA，訊號輸入阻抗由對應的接線圖決定。
9 支援 0-20mA 4-20mA，電流回饋輸出訊號範圍可透過選單設定。
5.當前輸出負載RX：
△VOUT=IOUT · Rx
建議使用低 TCR 的電阻器 △Rx。
△ VOUT≤8V，所以 Rx≤400Ω（建議 VOUT=5V，Rx=250Ω/0.25W）
6.※用戶可以透過選單中的「控制模式」參數設定控制模式（0-20mA/4-20mA/0-10V/2-10V）。
7. 當執行器卡住或其他工作故障時，即使沒有輸出警報訊號，螢幕也會顯示警報訊息。請注意，接觸器的負載能力為 0.1A/DC24V，50mA/230V。
8. 輸出訊號0-10V/2-10V/0-5V/1-5V的負載能力≥100KΩ。建議使用內阻較低的導線，因為導線長度和電阻都會影響精度。

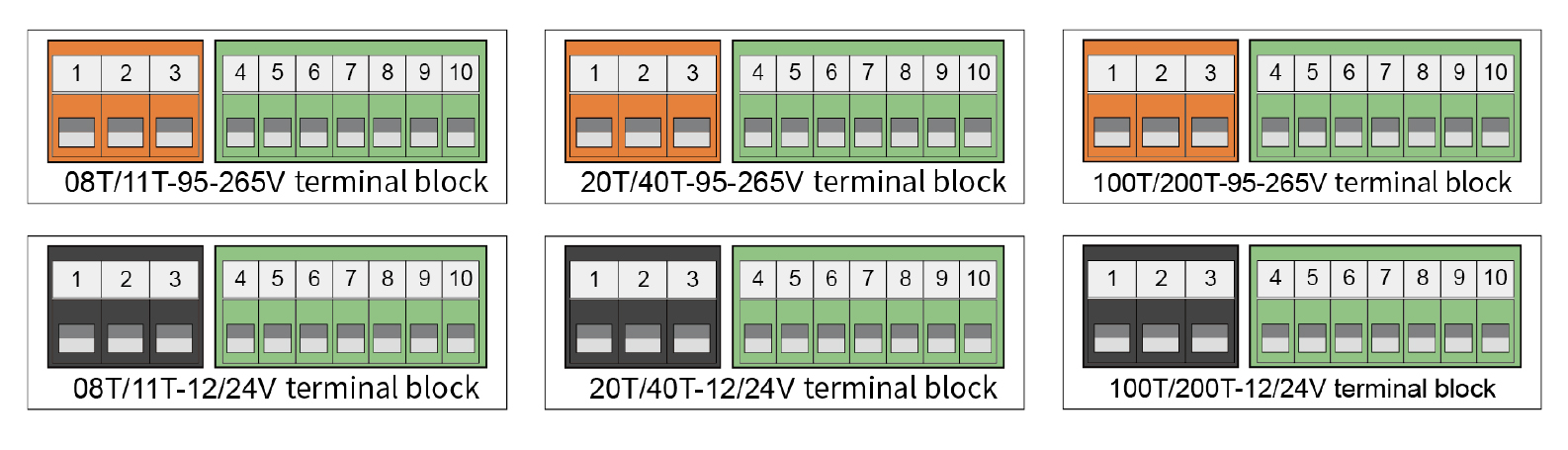

測試不含電纜接線說明的產品接線端子
1.保險絲：請參考對應的詳細說明。
3.部分產品配有接線盒，使用者可依照編號順序進行接線。
2.橘色端子適用於95-265V（含220V）的產品；黑色端子適用於DC12V/DC24V的產品。
電纜末端接線說明的測試端子
1. 保險絲：請參閱相應的詳細說明。
2. 部分產品配有飛線，用戶可依線纜顏色進行接線。
（使用者可以剪掉電纜接頭，因為它僅用於工廠測試。）
測試用電纜端子（7針）
（使用者可以剪掉電纜接頭，因為它僅用於工廠測試。）
測試用電纜端子（10針）
