30牛頓米
30牛頓米
智慧高速多圈串聯電動執行器
| 模型 | 電壓 | 扭力 | 力量 | 時間 | 接線 | 回饋 | 故障訊號 | 實體照片 |
| TCR-03N | 交流/直流24伏 | 30牛頓米 | 100瓦 | 1秒 | B2/B3 /BD3 | S 型 P 型 R 型 C型 | 沒有任何 |  |
| 交流/直流 95-265V | ||||||||
| TCR-03T | 交流/直流24伏 | 30牛頓米 | 100瓦 | 1秒 | 4-20mA 0-20mA 0-5V 1-5V 0-10V 2-10V | 4-20mA 0-20mA 0-5V 1-5V 0-10V 2-10V | A 型 |  |
| 交流/直流 95-265V |
控制說明：

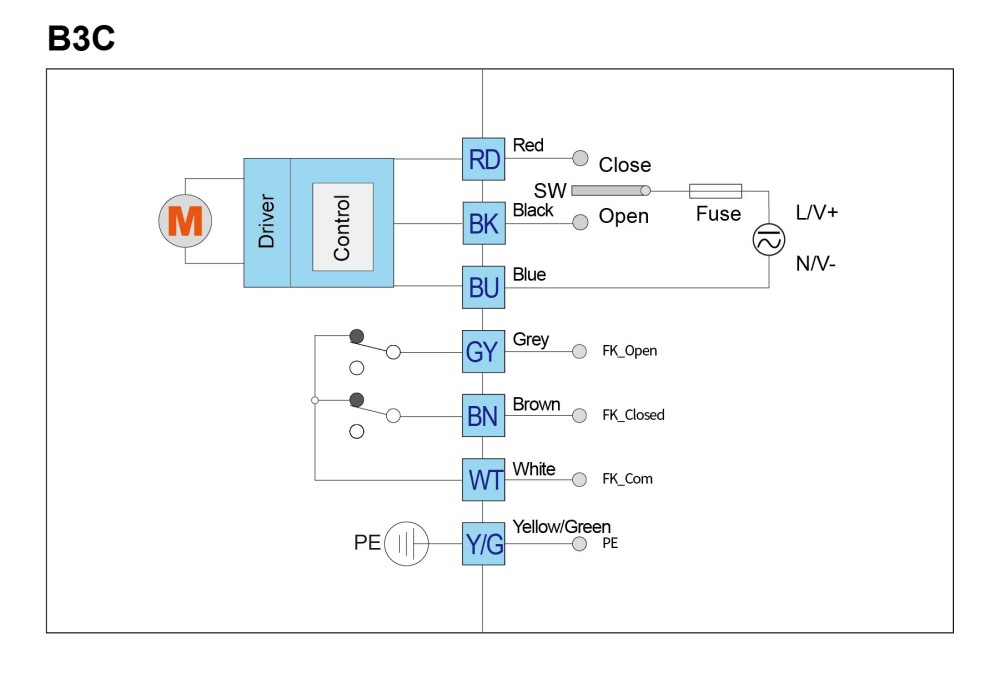

什麼時候 西南 連接到 RD執行器將順時針旋轉↻。當閥門到達關閉位置時， WT連接到 BN發送收盤訊號。
什麼時候西南連接到 BK執行器將逆時針旋轉↺。當閥門到達開啟位置時， WT連接到 吉發出開門信號。
註1： 在執行器旋轉過程中， WT 無法連接到任何一方 吉 或者 BN。
註2：回饋訊號會比實際位置早一點。請避免在收到回饋訊號後立即斷電。
控制說明：

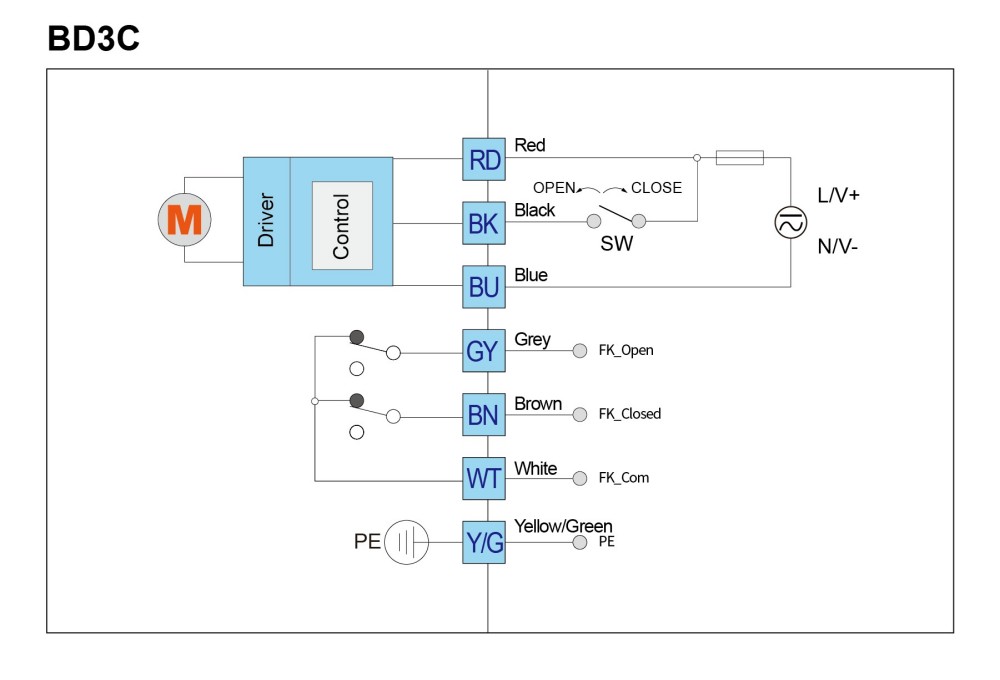

什麼時候 西南斷開連接後，執行器將驅動閥門順時針關閉↻。閥門完全關閉後， WT 連接到 BN發送收盤訊號。
什麼時候 西南連接後，執行器將驅動閥門逆時針旋轉開啟↺。閥門完全打開後， WT連接到 吉發出開門信號。
註1： 在執行器旋轉過程中， WT 無法連接到任何一方 吉 或者 BN。
註2： 回饋訊號會比實際位置早一點。請避免在收到回饋訊號後立即斷電。
控制說明：

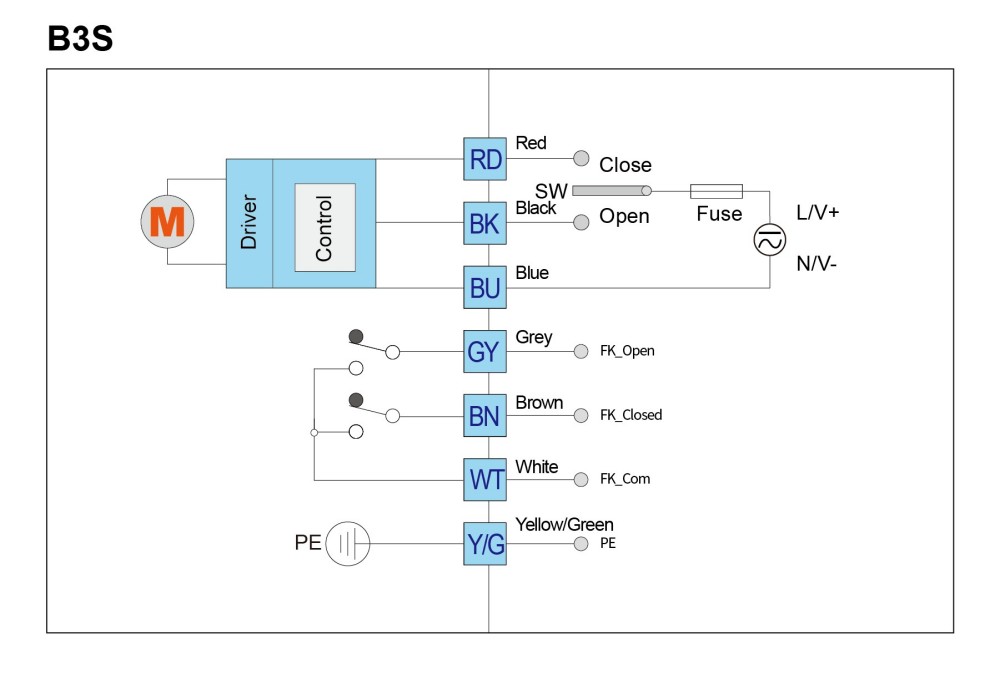

什麼時候 西南 連接到 RD執行器將順時針旋轉↻。當閥門到達關閉位置時， WT 與……無關 BN發送收盤訊號。
什麼時候 西南 連接到 BK執行器將逆時針旋轉↺。當閥門到達開啟位置時， WT 與……無關 吉發出開門信號。
註1： 在執行器旋轉過程中， WT 無法連接到任何一方 吉 或者 BN。
註2： 回饋訊號會比實際位置早一點。請避免在收到回饋訊號後立即斷電。
控制說明：

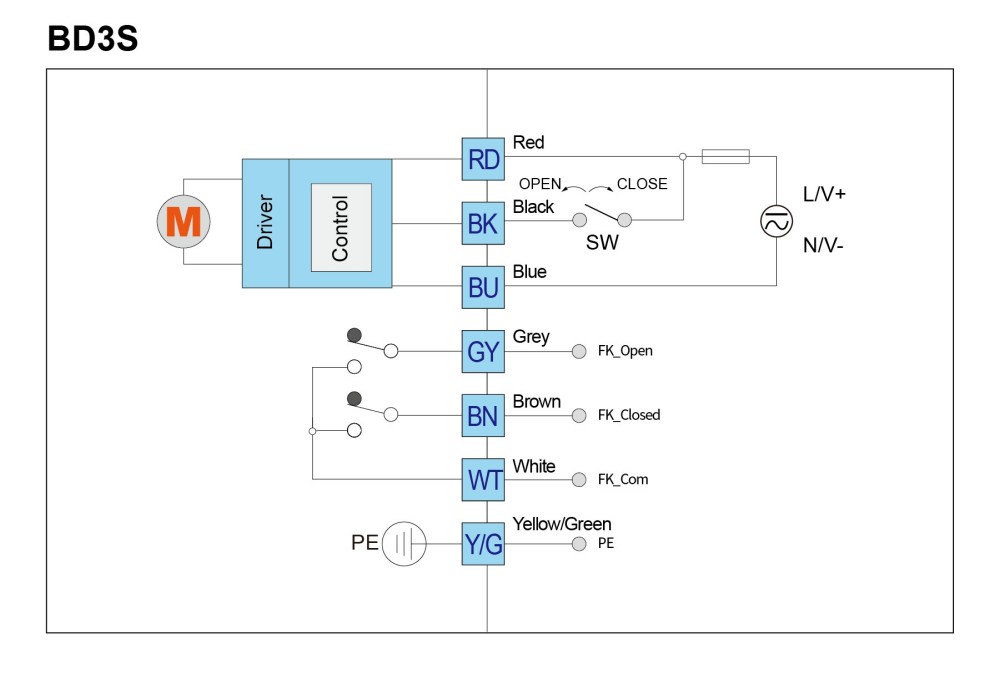

什麼時候 西南 斷開連接後，執行器將驅動閥門順時針關閉↻。閥門完全關閉後， WT 與……無關 BN發送收盤訊號。
什麼時候 西南 連接後，執行器將驅動閥門逆時針旋轉開啟↺。閥門完全打開後， WT 與……無關 吉發出開門信號。
註1： 在執行器旋轉過程中， WT 與……無關 吉 和 BN。
註2： 回饋訊號會比實際位置早一點。請避免在收到回饋訊號後立即斷電。
控制說明：

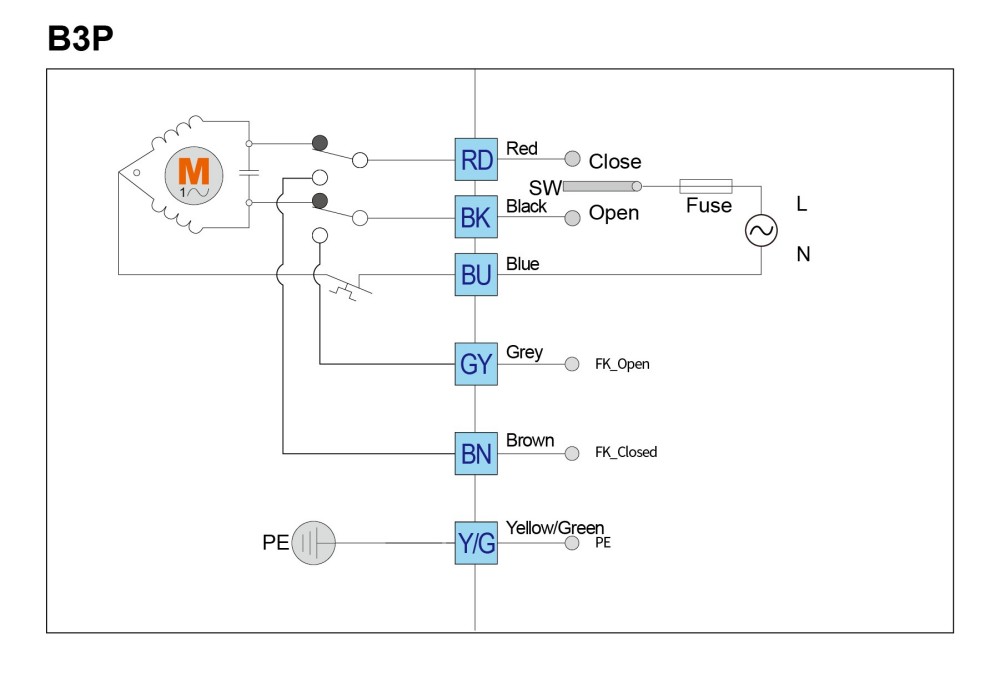

當SW連接到 RD執行器將順時針旋轉↻。當閥門到達關閉位置時， RD連接到 BN發送收盤訊號。
當SW連接到 BK執行器將逆時針旋轉↺。當閥門到達開啟位置時， BK連接到 吉發出開門信號。
註1：在執行器旋轉期間， RD 無法連接到 BN， 和 BK無法連接到 吉。
註2：回饋訊號與閥門位置同步。
控制說明：

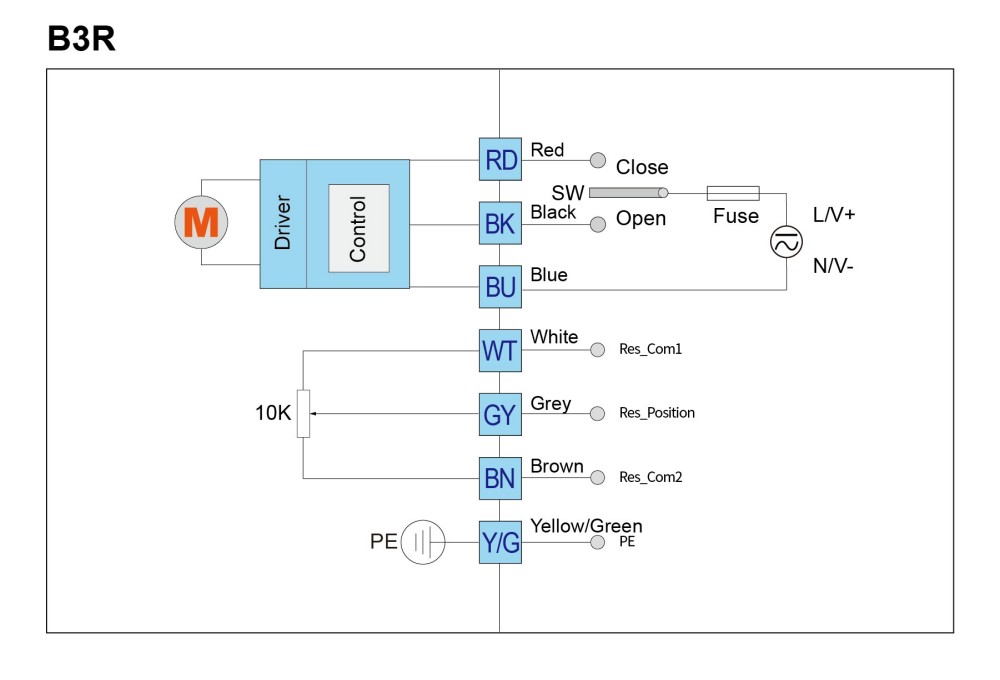

什麼時候西南連接到RD執行器將順時針旋轉↻。電阻值介於 WT 和 吉 閥門到達關閉位置後，執行器將停止運作。
什麼時候 西南連接到 BK執行器將逆時針旋轉↺。電阻值介於 WT 和 吉 閥門行程會逐漸增加，執行器會在閥門到達開啟位置時停止運作。
電纜末端接線說明的測試端子
1.保險絲：詳細規格請參考手冊。
2.SW切換能力：詳細參數請參考手冊。
3.回授訊號觸點負載能力：0.1A/250VAC 或 0.5A/30VDC。
4.請確保執行器可靠接地。
5.部分產品配有接線盒，用戶可依編號順序接線。
（使用者可以剪掉電纜接頭，因為它僅用於工廠測試。）

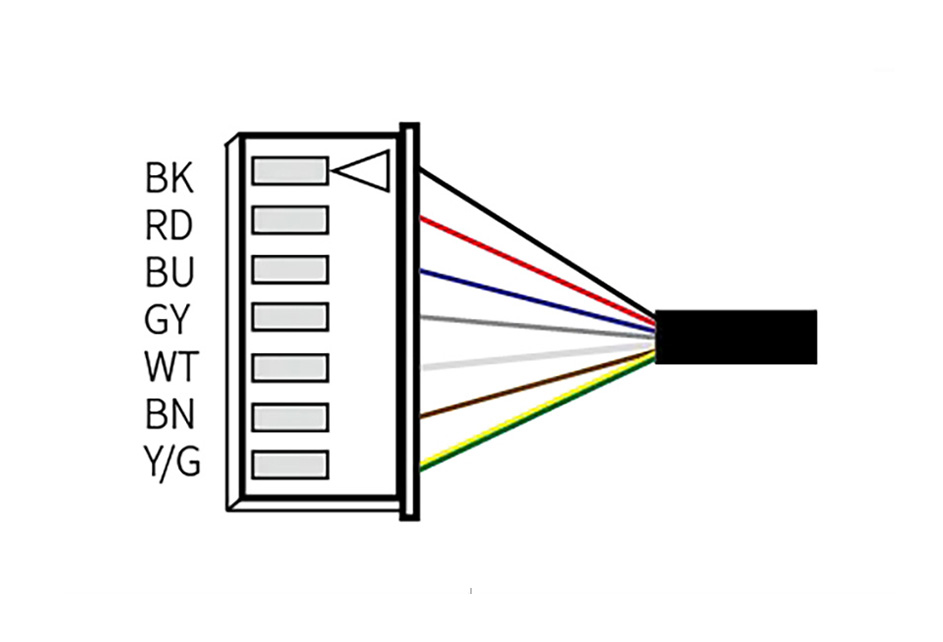

測試用電纜端子（7針）

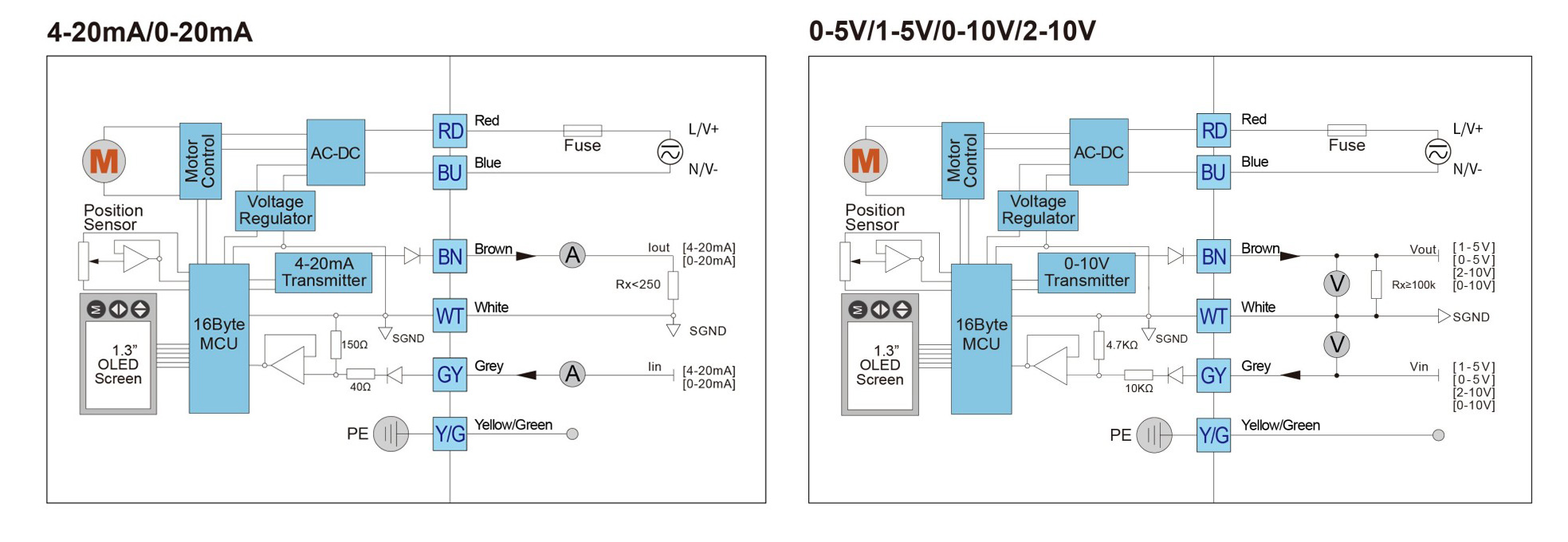

控制說明 -【無警報/7核】
1.RD 這 用於連接電源。請在使用前確認工作電壓。 ※否則，錯誤的電壓會損壞控制模組。
2.黃/G 用於連接PE（保護電氣元件）。請確保執行器已可靠接地。
3. 吉 BN WT 分別是輸入端和輸出端。這三根線嚴禁直接短接。
吉 輸入訊號為 0-20mA、4-20mA、0-5V、0-10V、2-10V，訊號輸入阻抗請參考對應的接線圖。
BN 輸出電流範圍為 0-20mA、4-20mA、0-5V、0-10V、2-10V，使用者可透過選單設定回饋輸出訊號的輸出電流/電壓範圍。
4. 目前輸出負載 RX：
△VOUT=IOUT · Rx
建議使用低 TCR 的電阻器 △Rx。
△ VOUT≤8V，所以 Rx≤400Ω（建議 VOUT=5V，Rx=250Ω/0.25W）
5. ※用戶可透過選單中的「控制模式」參數設定控制模式（0-20mA/4-20mA/0-10V/2-10V）。
6. 對於具有故障安全功能的執行器，使用者可以透過使用者選單設定斷電時執行器的動作。可用選項包括：開、關、保持、B33。
預設選項為“關閉”。
7. 輸出訊號0-10V/2-10V/0-5V/1-5V的負載能力≥100KΩ。建議使用內阻較低的導線，因為導線長度和電阻都會影響精度。

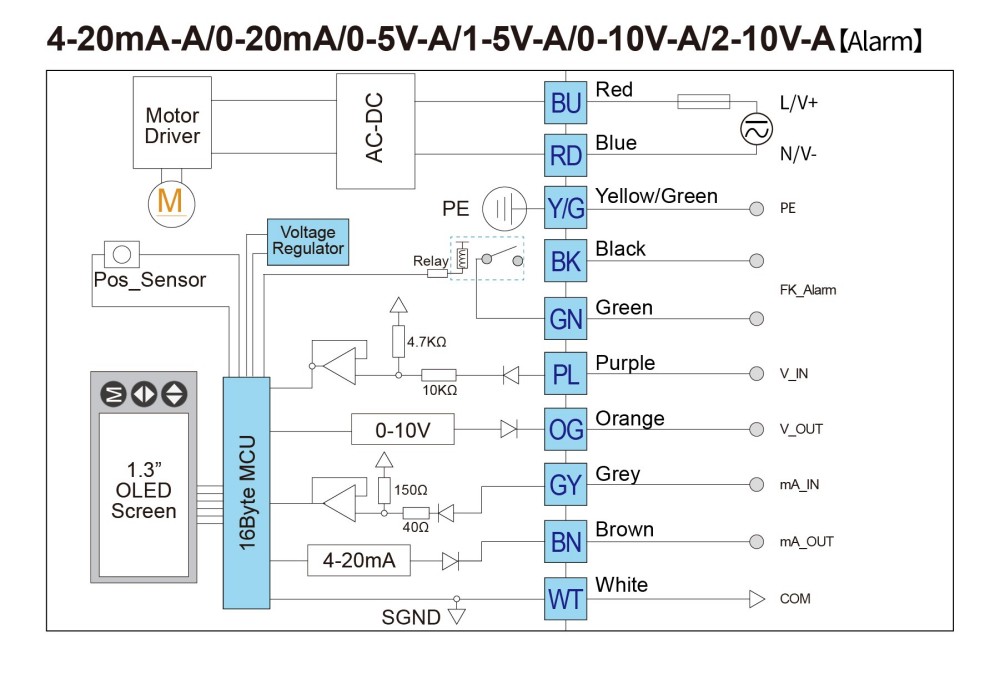

警報輸出接線說明
1. RD 這 用於連接電源。請在使用前確認工作電壓。
※否則，錯誤的電壓會損壞控制模組。
2. 黃/G 用於連接PE（保護電氣元件）。請確保執行器可靠接地。
3. BK GN 將輸出警報訊號。
4. PL 和 吉 BN WT 分別是輸入端和輸出端。這5根線嚴禁直接短接。
PL 輸入電壓分別為 1-5V、2-10V、0-5V 和 0-10V。輸入訊號阻抗請參考對應的接線圖。
和 電壓範圍為 1-5V、2-10V、0-5V、0-10V。使用者可透過選單設定回饋輸出訊號的電壓範圍。
吉 為 0-20mA、4-20mA，訊號輸入阻抗請參考對應的接線圖。
BN 電流範圍為 0-20mA 或 4-20mA。使用者可透過選單設定回饋輸出訊號的電流範圍。
5. 當前輸出負載 RX：
△VOUT=IOUT · Rx
建議使用低 TCR 電阻的 △ Rx。
△ VOUT≤8V，所以 Rx≤400Ω（建議 VOUT=5V，Rx=250Ω/0.25W）
6. ※使用者可以透過選單中的「控制模式」參數設定控制模式（0-20mA/4-20mA/0-10V/2-10V）。
7. 當執行器卡住或其他工作故障並輸出故障警報訊號時，螢幕將顯示故障警報訊息。請注意，接觸器的負載能力為：0.1A/DC24V，50mA/230V。
8. 輸出訊號0-10V/2-10V/0-5V/1-5V的負載能力≥100KΩ。建議使用內阻較低的導線，因為導線長度和電阻都會影響精度。
電纜末端接線說明的測試端子
1. 保險絲：請參閱相應的詳細說明。
2. 部分產品採用飛線設計，使用者可依線纜顏色進行接線。
（使用者可以剪掉電纜接頭，因為它僅用於工廠測試。）
測試用電纜端子（7針）
電纜末端接線說明的測試端子
（使用者可以剪掉電纜接頭，因為它僅用於工廠測試。）
測試用電纜端子（10針）
